前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变频调节器为自动化机械全部式变频调节器，其提高长为一样。I号喷助力泵变频调节器一般由win7能够软件件、飞球、变频调节板弹簧、传动齿轮局部和支配局部等組成。I号喷助力泵变频调节器的win7能够软件件为具备着60°。锥面的win7能够软件盘。在win7能够软件盘的内测有七个沿径向的半半圆形带槽。win7能够软件盘压紧在win7能够软件轴套上而和她串成一起，然而在半圆键和拉紧螺母使其和喷助力泵的凸轮机构轴相连接。

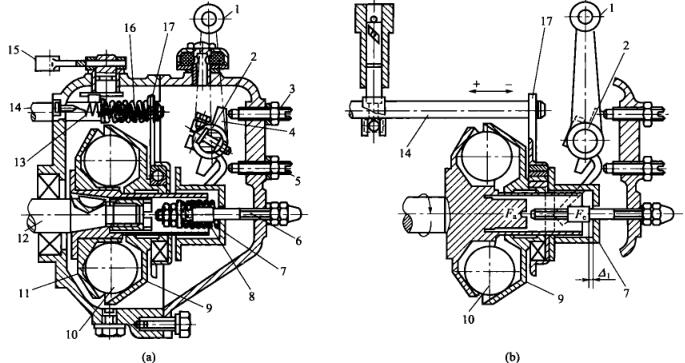

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个直径不低于为25.4mm的飞球放于动力器盘的凹井内，随动力器盘在一起旋轉。飞球同左侧为与水平线成45°锥面的阻力盘，阻力盘滑套在动力器轴套上。操作时飞球的离心分离力用处在阻力盘上，其轴径分力Fa.将使阻力盘沿轴径滑屏。套装搭配在阻力盘.上的滑屏轴套和齿轮传动齿轮板也不断运动式。齿轮传动齿轮板尾端套在喷油连接杆上，故此喷油连接杆也不断运动式，因而转变喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
